纜索型起重機如（圖3-5）所示。構造特點是取物裝置的起重小車沿著架空的承載鋼絲繩索運行。承載索的兩端分別固定在主、副塔架的頂部，塔架固定在地面的基礎上。小車在鋼絲繩索上運行，起升卷筒和運行卷筒安裝在主塔架上，另一側副塔架上裝有調整鋼絲繩索張力的液壓拉伸機。應用在跨度特別大，地勢復雜、起伏不平或各種類型起重機難以駛達的工作場地。如林場、煤廠、江河、山區和水庫等。纜索型起重機一般是為已確定的工地專門制作的，它的結構和工作性能起決定于它所服務工地的輪廓尺寸和工作性質。

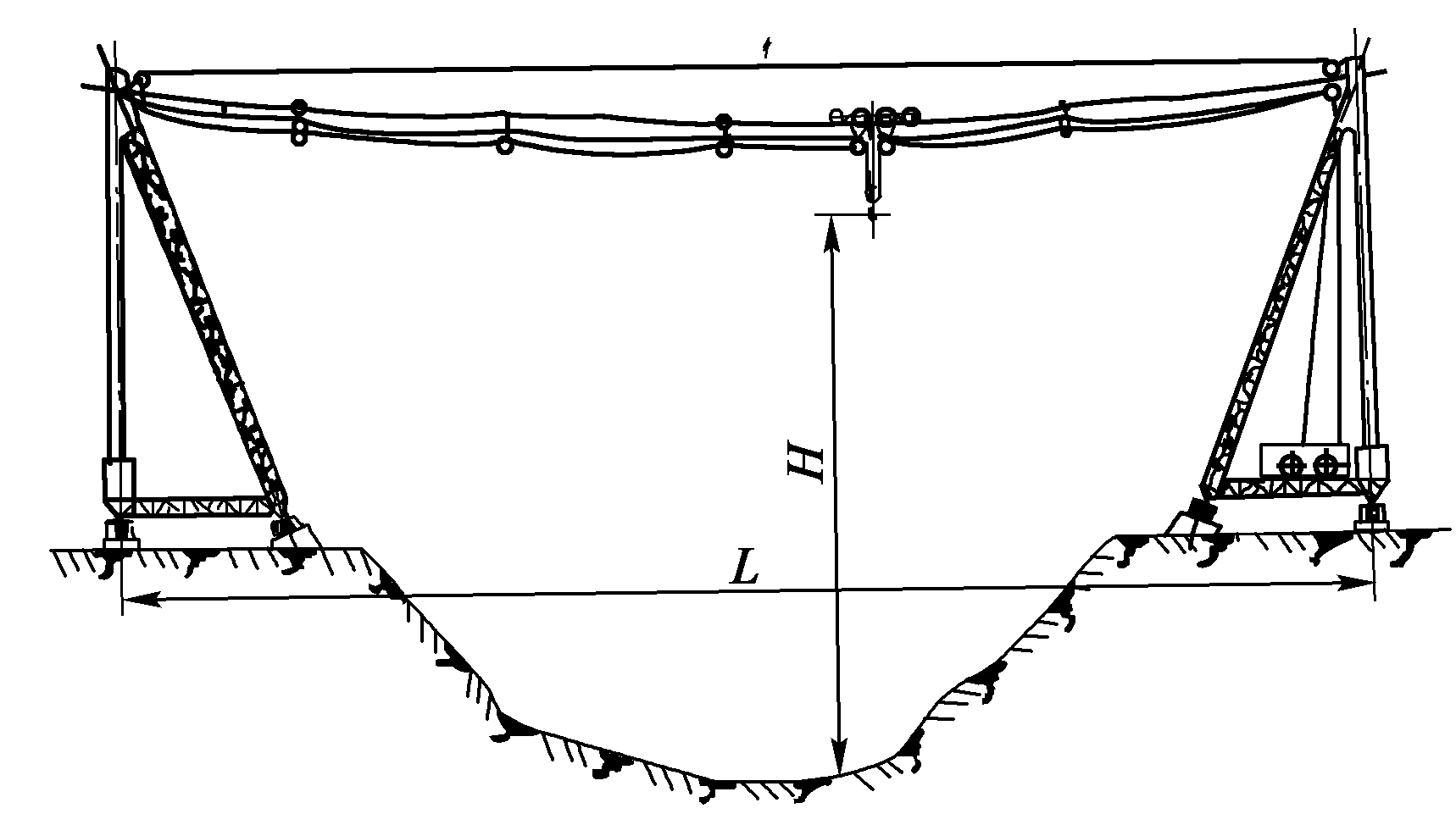

圖3-5 纜索型起重機

常見設備

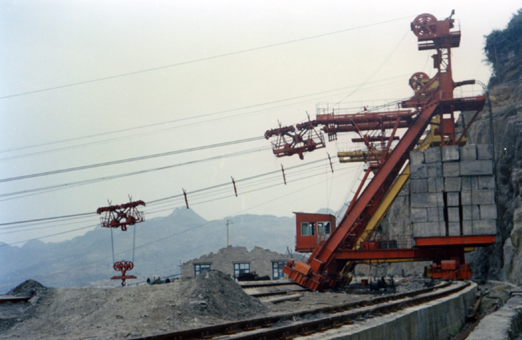

1、輻射式纜索起重機

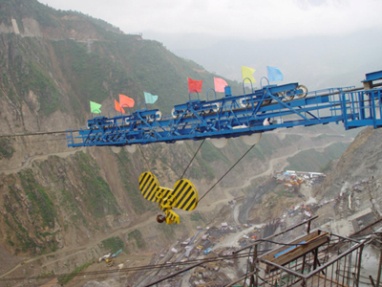

2、平移式纜索起重機
3、固定式纜索起重機
